迷你型組合式多通道隔膜閥，該閥門主要應用在料液取樣、生物系統、化驗室等工程上，該閥具備死區= ≤3D。
●SIZE:1/4 "-3/4"，DN6-DN15
●標準 BPE 3A DIN ISO IDF
●認證： PED/97/23/EC，3A-18-03，F(xiàn)DA.177.2600，EG VO/1935-2004，Glass II USP Glass VI Chapter 88，GB4806
●最高溫度：-20到150℃
●最高壓力:10bar
●鍛造閥體：316L/1.4404，ASME BPE 316L,1.4435 NB2 Fe≤0.5%
●鑄造閥體：1.4404/316L
●連接方式：焊接、卡箍、法蘭、螺紋
●操作方式：手動和氣動

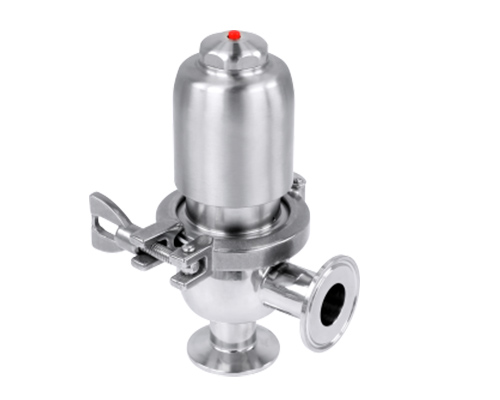

該隔膜閥具有雙工位氣缸，流量可調式的灌裝閥門。
對于要求快速灌裝且杜絕物料外溢或?yàn)R出瓶子。
1#氣缸工作時流量為最大；
2#氣缸工作時流量為最小，也可通過流量調節裝置，調節流量2#氣缸工作時的流量。
建議設置
1#氣缸開啟液體灌裝至70%—80%液位時斷開，2#氣缸開啟灌裝至合理的液位。
技術優勢
具有高效率、高精度罐裝，物料零溢出，超長壽命(壓力2bar高達800萬次)，流量可調節，雙氣缸設計。

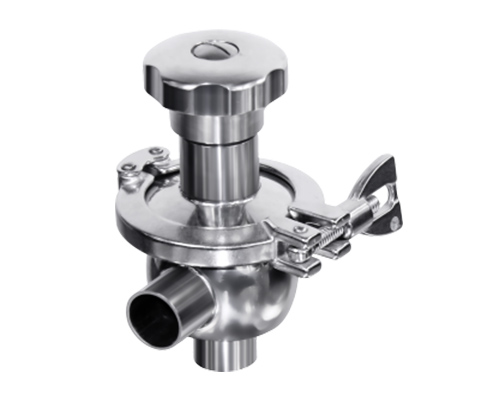

迷你手動隔膜閥主要應用在料液取樣、生物系統、化驗室等工程上。
該閥門應用在制藥或飲料等灌裝設備具有特別的優勢，在3ba工作壓力時，啟閉次數可達到150萬次壽命
●SIZE:1/4 "-3/4"，DN6-DN15
●標準 BPE 3A DIN ISO IDF
●認證 PED/97/23/EC，3A-18-03，F(xiàn)DA.177.2600
●最高溫度：-20到150℃(取決于密封材質)(不銹鋼執行器)
●最高溫度：-20到130℃(取決于密封材質)(塑料執行器)

模擬信號輸入：0/4-20mA，0-5V/10V
電源：DC24V ±10%
防護:IP67等級
支持手動操作
單鍵自整定功能
規格：1/2"-4",DN15-DN100
材質：1.4435NB2 Fe≤05%?,316L,1,.4404，ASME BPE 316L
連接方式：卡箍，焊接，螺紋，法蘭
最高溫度：-20到150℃(取決于密封材質)(不銹鋼執行器)
最高溫度：-20到130℃(取決于密封材質)(塑料執行器)
最高壓力：?jiǎn)蜗?DELTA P=100%)
常閉橡膠8bar，PTFE 6bar(選項)
常閉橡膠6bar，PTFE 4.5bar(標準)
常開和雙作用橡膠8bar，PTFE 6bar

◎規格：1"-4",DN25-DN100
◎壓力：10bar（145 PSI）
◎材質：ASTM 316L,1.4404,1.4435 NB2 Fe＜0.5%
◎連接：卡箍、焊接、螺紋,3A BPE DIN SMS IDF ISO
◎溫度：-20℃ +150℃ (EPDM)-4℉+302℉（+140℃(SIP,30) 284℉）
◎閥體結構：直通、三通、U型三通、罐底閥、多通道隔膜閥
◎膜片材料：EPDM+PTFE(雙層)/EPDM/Silicon/FPM(Viton)
◎認證 ：3A-18-03，Glass II USP Glass VI Chapter 88，PED 97/23 EC,,FDA177.2600

◎規格：1"-4",DN25-DN100
◎壓力：10bar（145 PSI）
◎材質：ASTM 316L,1.4404,1.4435 NB2 Fe＜0.5%
◎溫度：-20℃ +150℃ (EPDM)-4℉+302℉（+140℃(SIP,30) 284℉）
◎連接：卡箍、焊接、螺紋,3A BPE DIN SMS IDF ISO
◎閥體結構：直通、三通、U型三通、罐底閥、多通道隔膜閥
◎膜片材料：EPDM+PTFE(雙層)/EPDM/Silicon/FPM(Viton)
◎認證 ：3A-18-03，PED 97/23 EC,,FDA177.2600

新一代隔膜閥
DONJOY公司在2015對所有的隔膜閥進行了全面的技術升級，升級后的設計更符合GMP、ASME BPE，EHEDG以及3A的高潔凈技術要求。尤其對死角處理達到≤1D到≤3D要求。
◎規格：1"-4",DN25-DN100
◎壓力：10bar（145 PSI）
◎材質：ASTM 316L,1.4404,1.4435 NB2 Fe＜0.5%
◎溫度：-20℃ +150℃ (EPDM)-4℉+302℉（+140℃(SIP,30) 284℉）
◎連接：卡箍、焊接、螺紋,3A BPE DIN SMS IDF ISO
◎閥體結構：直通、三通、U型三通、罐底閥、多通道隔膜閥
◎膜片材料：EPDM+PTFE(雙層)/EPDM/Silicon/FPM(Viton)
◎認證 ：3A-18-03，PED/97/23 EC,,FDA177.2600

◆SIZE：1"-4"，DN25-DN100
◆最高溫度：-20到150℃(取決于膜片)(不銹鋼執行器)
◆最高溫度：-20到130℃(取決于膜片)(塑料執行器)
◆最高壓力：?jiǎn)蜗?DELTA P=100%)
常閉橡膠8bar，PTFE 6bar(選項)
常閉橡膠6bar，PTFE 4.5bar(標準)
常開和雙作用橡膠8bar，PTFE 6bar
◆換裝不同的執行器可以滿足更高壓力等級
◆鍛造閥體：1.4404/316L /1.4435 NB2 Fe≤0.5%
◆鑄造閥體：1.4404/316L
◆連接方式：焊接、卡箍、法蘭、螺紋
◆閥體結構：2通道，3通道等
◆膜片材料：EPDM+PTFE(雙層)/EPDM/Silicon/FPM(Viton)
◆認證 ：3A-18-03，PED/97/23 EC,,FDA177.2600

手動罐底隔膜閥，專門應用于制藥罐設備的介質放空和排放。
◎規格：1"-4",DN25-DN100
◎壓力：10bar（145 PSI）
◎材質：ASTM BPE 316L,316L/1.4404,1.4435 NB2 Fe＜0.5%
◎溫度：-20℃ +150℃
◎連接：卡箍、焊接、螺紋,3A BPE DIN SMS IDF ISO
◎閥體結構：U型三通+取樣閥；U型三通
◎膜片材料：EPDM+PTFE(雙層)/EPDM/Silicon/FPM(Viton)
◎認證 ：3A-18-03，PED/97/23 EC,,FDA177.2600

●規格：3/4"-2.5"，DN20-DN65
●材質：316L/1.4404，ASME BPE 316L,1.4435 NB2 Fe≤0.5%
●工作溫度：-20℃到120℃
●最高壓力：10bar
●執行方式：手動/氣動可互換
●執行器氣壓：5bar-6bar
●出口連接方式：焊接、卡箍、特殊接口
●全新的膜片設計
●維護簡單、安全，易操作
●自排空功能
●死角最小化
●卓越KV值
●CIP/SIP殺菌和清洗

多通道徑向隔膜閥主要有手動和氣動兩種型式，閥體內部拋光處理光潔度Ra≤0.5um，以滿足生物制藥工業的要求。
●規格：3/4"-2.5"，DN20-DN65
●材質：316L/1.4404，ASME BPE 316L,1.4435 NB2 Fe≤0.5%
●工作溫度：-20℃到150℃
●最高壓力：10bar
●執行方式：手動/氣動可互換
●執行器氣壓：5bar-6bar
●出口連接方式：焊接、卡箍、特殊接口

多通道徑向隔膜閥主要有手動和氣動兩種型式，閥體內部拋光處理光潔度Ra≤0.5um，以滿足生物制藥工業的要求。
●規格：3/4"-2.5"，DN20-DN65
● 材質：316L/1.4404，ASME BPE 316L,1.4435 NB2 Fe≤0.5%
●工作溫度：-20℃到150℃
●最高壓力：10bar
●執行方式：手動/氣動可互換
●執行器氣壓：5bar-6bar
●認證：PED/97/23/EC，3A-18-30，F(xiàn)DA.177.2600
●出口連接方式：焊接、卡箍、特殊接口

●規格：3/4"-2.5"，DN20-DN65
●工作溫度：-20℃到150℃
●最高壓力：10bar
●執行方式：手動/氣動可互換
●執行器氣壓：5bar-6bar
●出口連接方式：焊接、卡箍、特殊接口
●全新的膜片設計
●維護簡單、安全，易操作
●自排空功能
●死角最小化
●卓越KV值
●CIP/SIP殺菌和清洗

●規格：3/4"-2.5"，DN20-DN65
●材質：316L/1.4404，ASME BPE 316L,1.4435 NB2 Fe≤0.5%
●工作溫度：-10bar
●執行方式：手動/氣動可互換
●執行器氣壓：5bar-6bar
●出口連接方式：焊接、卡箍、特殊接口
●全新的膜片設計
●維護簡單、安全，易操作
●自排空功能
●死角最小化
●卓越KV值
●CIP/SIP殺菌和清洗

SIZE：1 /2"-4",DN6-DN100
材質：316L/1.4404，1.4435 NB2 Fe≤0.5%
溫度：-20℃ +150℃（取決于密封材質）
壓力：10bar
內表面：Ra0.4μm，電拋光，機拋光
膜片：雙層膜片：EPDM+PTFE；單層膜片：EPDM,FPM,SILICON
操作方式：手動,氣動
控制方式：可配置：1）控制單元C-TOP；2）閥門定位器IL-TOP；3）機械閥位調節器；4）位置傳感器

M-32B) 型多通道隔膜閥
2個控制閥3個通道
S1接口建議安裝朝上
死區 = ≤ 1D
SIZE：1"-2",DN25-DN50
材質：316L/1.4404，1.4435 NB2 Fe≤0.5%
溫度：-20℃ +150℃（取決于密封材質）
壓力：10bar
內表面：Ra0.4μm，電拋光，機拋光
膜片：雙層膜片：EPDM+PTFE；單層膜片：EPDM,FPM,SILICON
操作方式：手動,氣動
控制方式：可配置：1）控制單元C-TOP；2）閥門定位器IL-TOP；3）機械閥位調節器；4）位置傳感器

M-44A型) 多通道隔膜閥
4個控制4個通道
S2和S4建議水平安裝
S1和S3建議垂直安裝
該閥門進出口無方向性
死區 = ≤ 1D
SIZE：1"-2",DN25-DN50
材質：316L/1.4404，ASME BPE 316L,1.4435 NB2 Fe≤0.5%
溫度：-20℃ +150℃
壓力：10bar
內表面：Ra0.4μm，電拋光，機拋光
膜片：雙層膜片：EPDM+PTFE；單層膜片：EPDM,FPM,SILICON
操作方式：手動,氣動
控制方式：可配置：1）控制單元C-TOP；2）閥門定位器IL-TOP；3）機械閥位調節器；4）位置傳感器

M-65A型) 多通道隔膜閥
5個閥門，6個通道
5個閥門垂直放置
死區 = ≤ 1D
SIZE：1"-2",DN25-DN50
材質：316L/1.4404，1.4435 NB2 Fe≤0.5%
溫度：-20℃ +150℃
壓力：10bar
內表面：Ra0.4μm，電拋光，機拋光
膜片：雙層膜片：EPDM+PTFE；單層膜片：EPDM,FPM,SILICON
操作方式：手動,氣動
控制方式：可配置：1）控制單元C-TOP；2）閥門定位器IL-TOP；3）機械閥位調節器；4）位置傳感器

M-62A型) 多通道隔膜閥
6個通道，2個控制閥
死區 = ≤ 1D
SIZE：1"-2",DN25-DN50
材質：316L/1.4404，ASME BPE 316L,1.4435 NB2 Fe≤0.5%
溫度：-20℃ +150℃
壓力：10bar
內表面：Ra0.4μm，電拋光，機拋光
膜片：雙層膜片：EPDM+PTFE；單層膜片：EPDM,FPM,SILICON
操作方式：手動,氣動
控制方式：可配置：1）控制單元C-TOP；2）閥門定位器IL-TOP；3）機械閥位調節器；4）位置傳感器

M-32E型) 多通道隔膜閥
3個通道，2個閥門
死區 = ≤ 1D
SIZE：1"-2",DN25-DN50
材質：316L/1.4404，ASME BPE 316L,1.4435 NB2 Fe≤0.5%
溫度：-20℃ +150℃
壓力：10bar
內表面：Ra0.4μm，電拋光，機拋光
膜片：雙層膜片：EPDM+PTFE；單層膜片：EPDM,FPM,SILICON
操作方式：手動,氣動
控制方式：可配置：1）控制單元C-TOP；2）閥門定位器IL-TOP；3）機械閥位調節器；4）位置傳感器

M-32A型) 多通道隔膜閥
2個控制閥，3個通道
三通換向閥
S1口建議朝上安裝
死區 = ≤ 1D
SIZE：1"-2",DN25-DN50
材質：316L/1.4404，ASME BPE 316L,1.4435 NB2 Fe≤0.5%
溫度：-20℃ +150℃
壓力：10bar
內表面：Ra0.4μm，電拋光，機拋光
膜片：雙層膜片：EPDM+PTFE；單層膜片：EPDM,FPM,SILICON
操作方式：手動,氣動
控制方式：可配置：1）控制單元C-TOP；2）閥門定位器IL-TOP；3）機械閥位調節器；4）位置傳感器

M-32型) 多通道隔膜閥
2個控制閥，3個通道
死區 = ≤ 1D
SIZE：1"-2",DN25-DN50
材質：316L/1.4404，ASME BPE 316L,1.4435 NB2 Fe≤0.5%
內表面：Ra0.4μm
膜片：雙層膜片：EPDM+PTFE；單層膜片：EPDM,FPM,SILICON
操作方式：手動,氣動
控制方式：可配置：1）控制單元C-TOP；2）閥門定位器IL-TOP；3）機械閥位調節器；4）位置傳感器

M-32B型) 多通道罐底隔膜閥
2個控制閥，3個通道
1個用水點閥座
死區 = ≤ 1D
SIZE：1"-2",DN25-DN50
材質：316L/1.4404，ASME BPE 316L,1.4435 NB2 Fe≤0.5%
內表面：Ra0.4μm
膜片：雙層膜片：EPDM+PTFE；單層膜片：EPDM,FPM,SILICON
操作方式：手動,氣動
控制方式：可配置：1）控制單元C-TOP；2）閥門定位器IL-TOP；3）機械閥位調節器；4）位置傳感器

M-53A型) 多通道隔膜閥
3個控制閥，5個通道
1個用水點閥座
2個一體式閉環取樣閥閥座
建議S1口朝上安裝
死區 = ≤ 1D
SIZE：1"-2",DN25-DN50
材質：316L/1.4404，ASME BPE 316L,1.4435 NB2 Fe≤0.5%
溫度：-20℃到150℃
內表面：Ra0.4μm
膜片：雙層膜片：EPDM+PTFE；單層膜片：EPDM,FPM,SILICON
操作方式：手動,氣動
控制方式：可配置：1）控制單元C-TOP；2）閥門定位器IL-TOP；3）機械閥位調節器；4）位置傳感器

●SIZE:1/4"-3/4"，DN6-DN15
●最高溫度：-20到150℃(取決于密封材質)(不銹鋼執行器)
●最高溫度：-20到130℃(取決于密封材質)(塑料執行器)
●最高壓力：?jiǎn)蜗?DELTA P=100%)
常閉橡膠8bar，PTFE 6bar(選項)
常閉橡膠6bar，PTFE 4.5bar(標準)
常開和雙作用橡膠8bar，PTFE 6bar
●換裝不同的執行器可以滿足更高壓力等級
●鍛造閥體：316L/1.4404，ASME BPE 316L,1.4435 NB2 Fe≤0.5%
●鑄造閥體：1.4404/316L
●連接方式：焊接、卡箍、法蘭、螺紋
●氣動執行器適用于閥體：直通、三通、多通道閥體、焊接組合閥體、罐底閥
