大型防混閥門可以與位置反饋器、閥門控制單元、位置傳感器等自控系統相結合,實現精確的閥門控制和監測。這種靈活的配置使得防混閥門能夠根據不同的生產需求和場景進行個性化定制,更好地滿足企業的實際需求。
◆該防混閥在食品處理工藝,尤其是在飲料、乳制品工業中應用。
◆這種防混閥是高度的衛生雙密封閥門,通過兩條流體之間的分界面,這種系統可以在兩個閥體中實現同步過程,防止物料被污染的可能性,泄腔和檢漏器可以通過閥座提升實現自清洗。
1、超小操作扭矩,范圍在20Nm-30Nm,這使得該設備在操作時需要的力量較小,方便使用。
2、限位可調節,這表示設備的移動范圍或功能可以按照需要進行調整。
3、外觀整潔、結構緊湊,這意味著該設備在外觀上看起來整潔,且在結構設計上比較緊湊,節省空間。
4、閥腔內部無死角、無滯留設計,內腔表面Ra<0.8um,符合美國3A、歐盟EHEDG衛生要求。這表示設備的內部設計合理,不會存在死角或滯留的問題,且內表面的粗糙度滿足衛生要求,適合用于食品、醫藥等對衛生標準要求高的行業。
5、全不銹鋼設計,耐腐蝕性介質范圍廣。這意味著該設備是由不銹鋼制成,因此具有較好的耐腐蝕性,可以適應多種腐蝕性介質。
雙螺桿泵是一款具有較強的自吸能力和可輸送含有固體顆粒、氣液混合物、高粘稠、低粘稠等各種復雜工況及物料輸送和抽取;它不但用于物料抽取和輸送,也可應用在CIP和SIP系統上,可減少管路、閥門控制、CIP專用泵,這樣不僅提高效率、且可以降低成本。該泵還具有其他容積泵所不具備的性能,如,無脈沖現象、顆粒無破損、高壓力、轉速范圍廣、流量范圍大等特點;
技術規格
最大流量(Max flow) :110m3/h
最大顆粒(Max Particles):23mm
最高壓力(Max pressure):20bar
轉速范圍(Speed range):10-3500 R.P.M
工作溫度(Max Temperature):-40℃ to 150℃
表面處理(Surface treatment):Ra≤0.6μm;EP=Ra0.4μm
材質(Material) :100%不銹鋼,介質接觸部分316L。
認證 (Certification): 3-A-02-11 No.1579; FDA 177.2600; CE-MD/06-42 No 705201913501-00
該隔膜閥具有雙工位氣缸,流量可調式的灌裝閥門。
對于要求快速灌裝且杜絕物料外溢或濺出瓶子。
1#氣缸工作時流量為最大;
2#氣缸工作時流量為最小,也可通過流量調節裝置,調節流量2#氣缸工作時的流量。
建議設置
1#氣缸開啟液體灌裝至70%—80%液位時斷開,2#氣缸開啟灌裝至合理的液位。
技術優勢
具有高效率、高精度罐裝,物料零溢出,超長壽命(壓力2bar高達800萬次),流量可調節,雙氣缸設計。
迷你手動隔膜閥主要應用在料液取樣、生物系統、化驗室等工程上。
該閥門應用在制藥或飲料等灌裝設備具有特別的優勢,在3ba工作壓力時,啟閉次數可達到150萬次壽命
●SIZE:1/4 "-3/4",DN6-DN15
●標準 BPE 3A DIN ISO IDF
●認證 PED/97/23/EC,3A-18-03,FDA.177.2600
●最高溫度:-20到150℃(取決于密封材質)(不銹鋼執行器)
●最高溫度:-20到130℃(取決于密封材質)(塑料執行器)
不銹鋼立式氣動執行器,主要應用在蝶閥,球閥等各種角行程閥門上。還可以配置各種自動控制功能,如閥門位置反饋器、閥門控制單元、過程控制器、閥門智能定位器等。尤其對環境要求較高車間如食品加工、飲料、果汁、啤酒、制藥等工業領域。
設計與特點
氣缸規格:Φ70,85,114,133,168
氣源壓力:4-7bar
工作溫度:-10℃-80℃
與閥門連接方芯:8*8, 9*9,10*10, 11*11, 14*14mm,也可定制尺寸
工作溫度:-10℃-80℃
輸出扭矩:
Φ70 單作用=22 N.M;雙作用:45 N.M;
Φ85 單作用=35 N.M;雙作用:60 N.M;
Φ114 單作用=80N.M;雙作用:110 N.M;
Φ133 單作用=143N.M;雙作用:180N.M;
Φ168 雙作用=248N.M
配置:閥門位置反饋器、閥門智能定位器、閥門智能控制單元、閥門位置傳感器
雙螺桿泵是一款具有較強的自吸能力和可輸送含有固體顆粒、氣液混合物、高粘稠、低粘稠等各種復雜工況及物料輸送和抽?。凰坏糜谖锪铣槿『洼斔?,也可應用在CIP和SIP系統上,可減少管路、閥門控制、CIP專用泵,這樣不僅提高效率、且可以降低成本。該泵還具有其他容積泵所不具備的性能,如,無脈沖現象、顆粒無破損、高壓力、轉速范圍廣、流量范圍大等特點;
最大流量(Max flow) :110m3/h
最大顆粒(Max Particles):23mm
最高壓力(Max pressure):20bar
轉速范圍(Speed range):10-3500 R.P.M
工作溫度(Max Temperature):-40℃ to 150℃
表面處理(Surface treatment):Ra≤0.6μm;EP=Ra0.4μm
材質(Material) :100%不銹鋼,介質接觸部分316L。
認證 (Certification): 3-A-02-11 No.1579; FDA 177.2600; CE-MD/06-42 NO.705201913501-00
MINI STU-10 轉子泵是一款迷你型位移凸輪轉子泵,它對于高粘度和低粘度的物料輸送具有廣泛的應用。該泵具有體積小,噪音低、轉速范圍廣、維護簡單且經濟,全不銹鋼外殼(包含齒輪箱),內部高潔凈等設計優點,全不銹鋼外觀接近于無死角且可以沖洗。
流量(Max flow) :3000 L / h
壓力(Max pressure):12bar
轉速范圍(Speed range):10-1450 R.P.M
工作溫度(Max Temperature):-40℃ to 150℃
表面處理(Surface treatment):Ra≤0.6μm;EP=Ra0.4μm
材質(Material) :100%不銹鋼,介質接觸部分316L
認證 (Certification): 3-A-02-11 No.1579; FDA 177.2600;CE-MD/06-42 No .705201402401-01
PMZX系列是一款多功能料液混合泵,它具有混合、剪切、乳化、均質、分聚、細化、破碎、物料質量改善等功能。該泵相比較傳統生產工藝更加簡單方便和經濟,提高了生產效率、提升被處理物料的質量。主要應用于:食品、飲料、乳制品、添加劑、個人護理、生物制藥、增稠劑、工業應用等。粉體最大處理量:9000KG/h?? ?
增稠劑類最大處理 :3000KG/h(取決于物料粘度和濃度)
最高溫度? :130℃
材質 : 304 /316L,1.4301/1.4404,ASME BPE 316L ,1.4435 BN2 Fe≤0.5%?
表面處理:≤ Ra0.8μm,≤ Ra0.6μm,≤ Ra0.4μm?
機封 :單機封和雙機封
進/出口連接 : 螺紋、卡箍、法蘭、無菌法蘭?? ?
認證 :3-A-02-11(N.O.1579); MD/06/42-EC (N.O.70521616101-00); FDA 177.2600; USP CLASS-II;EG/VO1935/2004;

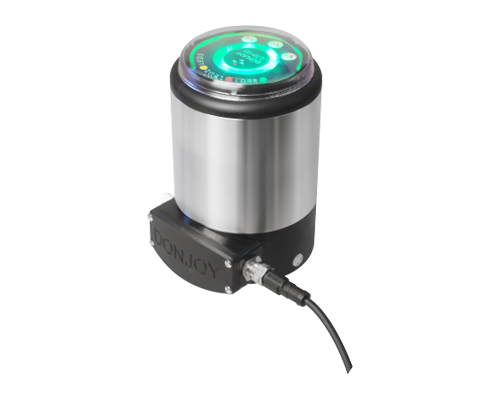

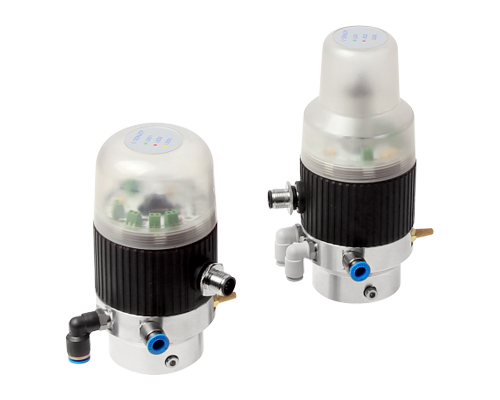

C-TOP-1721 是一款直行程氣動閥門控制單元,主要設計于用來閥門過程控制,它與大多數的PLC(可編程邏輯控制器) 自動化系統兼容,帶數字通訊或總線通訊(AS-I BUS)。包括位置反饋輸出、三段LED燈顯示、防泄漏功能、閥門啟閉控制等功能,用來控制所有類型的過程閥門。它可安裝到各種氣動閥門上,如氣動蝶閥,球閥,隔膜閥,角座閥,截止閥,換向閥,防混閥等…..
控制輸入 :PNP DC 24V
反饋輸出 : PNP DC 24V & 4-20mA
供電 : DC24V±10%
總線通訊 :AS-I-BUS
精度:重復定位精度≤0.5mm;
整定:單鍵自整定功能
操作模式:自動 &手動
防泄漏診斷功能
顯示:三段燈顏色
開啟:綠色/紅色
關閉:紅色/綠色
中間位置:黃色,適用于防混閥
行程范圍:0-60mm
三通截止閥主要應用在流量調節控制和換向用途閥門。該閥門與介質接觸的部位只有不銹鋼和PTFE,最高溫度達180℃,耐壓最高達16bar,也可真空環境下使用。閥體根據無死角設計,表面粗糙度可達Ra0.4μm,閥芯密封采用嵌入式設計,因此使用非常的廣泛幾乎可以涵蓋了所有的行業,如制藥、食品與飲料、釀酒、化工等工業領域。
◆規格: 1/2"-6", DN10-DN150
◆材質: CF8/304、CF8M/316
◆連接標準: 螺紋、卡箍、法蘭、BSP、BSP、NPT、DIN
◆工作壓力:8bar(標準)???? 10bar(選項)
◆工作溫度:120℃(標準)?? 180℃(選項)

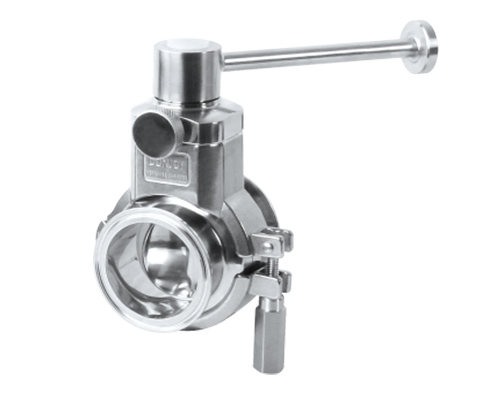

DJ-DF-F蝶閥主要設計應用于粉體、顆粒、膠囊等各種容器設備系統上,該蝶閥具有標準蝶閥所不具備的特點,如超小扭矩,密封啟閉不產生過量摩擦,超長壽命、無密封粉末脫落、超短閥體、承受壓力可調。該閥門無需專業工具拆卸、維護、清洗,安全、可靠,且成本低、操作簡單也可手動、氣動、電動配置互換
規格 :2.5''-12''、DN65-DN300 ?? ?
連接方式:卡箍、焊接、法蘭、罐底法蘭,DIN 3A ?INCH?
材質:316L/1.4404,ASME BPE 316L,1.4435 NB2 Fe≤0.5%
密封 :白色SILCON(推薦) 灰色 FKM(選型)
執行方式:手動、氣動 、電動可互換
表面處理:Ra≤0.8μm
外部表面 :亞光(推薦) 亮光 ?噴砂 ?電解拋光等
適用:真空、高溫130℃、CIP清洗、SIP殺菌等各種工況
轉子泵設計有多種配置,其中分為TU系列為標準配置,STU系列為全不銹鋼配置,是一款正位移凸輪轉子泵,是根據美國3A-02-11 嚴格衛生要求設計的,非常適合于食品加工,飲料、果汁、乳制品、化妝品、制藥工業等各種高粘稠和低粘稠物料的輸送,也可以輸送含有固體顆粒物料,還可以應用在CIP和SIP系統上。該泵還具有其他容積泵所不具備的性能,如低脈沖現象、高壓力、進出口雙向可逆、靈活功能組合。
最大流量 Max.flow:90m3 /h/395 GPM
最高壓力 Max.pressure:15bar/220 Psi
最高溫度 Max.Temperature:150℃/302℉
最高轉速 Max.rev: 750 rpm
材質 Material: 316L,1.4404,ASME BPE 316L ,1.4435 NB2 Fe≤0.5%
表面處理 Surface treatment:≤ Ra0.8μm,≤ Ra0.6μm,≤ Ra0.4μm
認證 Certification : 3-A-02-11 No.1579; FDA 177.2600; CE-MD/06-42 No .705201402401-01
DJ-DF-F蝶閥主要設計應用于粉體、顆粒、膠囊等各種容器設備系統上,該蝶閥具有標準蝶閥所不具備的特點,如超小扭矩,密封啟閉不產生過量摩擦,超長壽命、無密封粉末脫落、超短閥體、承受壓力可調。該閥門無需專業工具拆卸、維護、清洗,安全、可靠,且成本低、操作簡單也可手動、氣動、電動配置互換
規格 :2.5''-12''、DN65-DN300
連接方式:卡箍、焊接、法蘭、罐底法蘭,DIN 3A INCH
材質:316L/1.4404,ASME BPE 316L,1.4435 NB2 Fe≤0.5%
密封 :白色SILCON(推薦) 灰色 FKM(選型)
執行方式:手動、氣動 、電動可互換
表面處理:Ra≤0.8μm
外部表面 :亞光(推薦) 亮光 噴砂 電解拋光等
適用:真空、高溫130℃、CIP清洗、SIP殺菌等各種工況

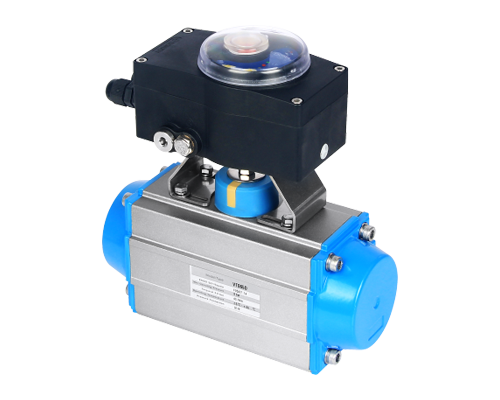

F-TOP-1671 是一款旋轉角行程氣動閥門位置反饋器,主要設計于用來閥門過程位置反饋,它與大多數的PLC(可編程邏輯控制器) 自動化系統兼容,帶數字通訊或總線通訊(AS-I BUS)。包括位置反饋輸出、三段LED燈顯示、防泄漏功能等,用來控制所有類型的過程閥門。它可安裝到各種氣動閥門上,如氣動蝶閥,球閥,截止閥等旋轉行程的閥門上…..
反饋輸出 : PNP DC 24V & 4-20mA
供電 : DC24V±10%
總線通訊 :AS-I-BUS
精度:重復定位精度≤0.2%;
整定:單鍵自整定功能
防泄漏診斷功能
顯示:三段燈顏色
開啟:綠色/紅色
關閉:紅色/綠色
中間位置:黃色(使用三段式執行器)
行程角度:0-180°
C-TOP-1881 是一款直行程氣動閥門控制單元,主要設計于用來閥門過程控制,它與大多數的PLC(可編程邏輯控制器) 自動化系統兼容,帶數字通訊或總線通訊(AS-I BUS)。包括位置反饋輸出、二段LED燈顯示、防泄漏功能、閥門啟閉控制等功能,用來控制所有類型的過程閥門。它可安裝到各種氣動閥門上,如氣動蝶閥,球閥,隔膜閥,角座閥,截止閥,換向閥等…..
控制輸入 :PNP DC 24V
反饋輸出 : PNP DC 24V
供電 : DC24V±10%
總線通訊 :AS-I-BUS
精度:重復定位精度≤0.2%;
整定:單鍵自整定功能
操作模式:自動 &手動
防泄漏診斷功能
顯示:二段燈顏色
開啟:綠色/紅色
關閉:紅色/綠色
行程范圍:0-60mm/0-30mm

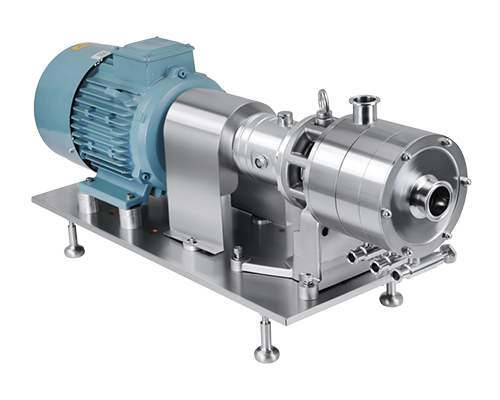

PM系列是一款多功能料液混合泵,它具有混合、剪切、乳化、均質、分聚、細化、破碎、物料改善等功能。該泵相比較傳統生產工藝更加簡單方便和經濟,提高了生產效率、提升被處理物料的質量。主要應用于:食品、飲料、乳制品、添加劑、個人護理、生物制藥、增稠劑、工業應用等。
粉體最大處理量:9000KG/h
增稠劑類最大處理:3000KG/h(取決于物料粘度和濃度)
最高溫度 :130℃
材質 : 304 /316L,1.431/1.4404,ASME BPE 316L ,1.4435 NB2 Fe≤0.5%
表面處理 :≤ Ra0.8μm,≤ Ra0.6μm,≤ Ra0.4μm
機封 :單機封和雙機封
進/出口連接 : 螺紋、卡箍、法蘭、無菌法蘭
認證 Certification:3-A-02-11(N.O.1579); MD/06/42-EC (N.O.70521616101-00); FDA 177.2600; USP CLASS-II;EG/VO1935/2004;
JZ3系列是一款由定子和轉子組成的在線連續性生產的乳化均質泵,被處理的物料將經過三級共12層轉子和定子被逐級分散、剪切、細化、破碎、乳化、混合、均質等。該泵相比較傳統生產工藝更加簡單方便和優化,提高了生產效率、提升了被處理物料的質量。主要應用于,食品、飲料、制藥、保健、精細化工、涂料、農藥、日化洗滌、照紙等各種工業領域
最大流量 Max Flow rate:50m3/h
最大功率 Max power :90KW
最高溫度 Max temperature :-20℃到140℃
物料細化 Media refinement: ≤ 100 GRIT (≈ 200μm) ≤100目(約 200μm)
材質 Material: 304 /316L,1.431/1.4404,ASME BPE 316L ,1.4435 NB2 Fe≤0.5%
表面處理 Surface treatment:≤ Ra0.8μm,≤ Ra0.6μm,≤ Ra0.4μm
機封 Machine seal:單機封和雙機封
進/出口連接 Inlet/Outlet Connection: 螺紋、卡箍、法蘭、無菌法蘭
認證 Certification:3-A-36-01(N.O.3751); MD/06/42-EC (N.O.70521616101-00);FDA 177.2600; USP CLASS-II;EG/VO1935/2004;

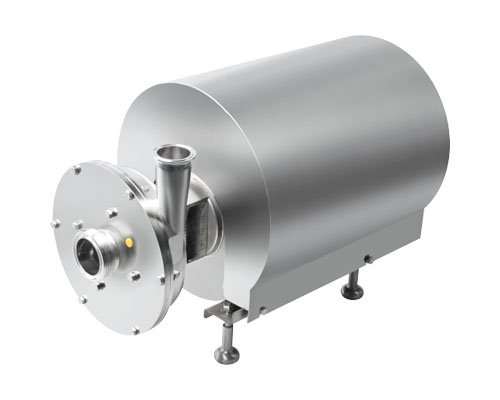

JZ1系列是一款由定子和轉子組成的在線連續性生產的乳化均質泵,被處理的物料將經過6-10層轉子和定子被逐級分散、剪切、細化、破碎、乳化、混合、均質等。該泵相比較傳統生產工藝更加簡單方便和優化,提高了生產效率、提升了被處理物料的質量。主要應用于,食品、飲料、制藥、保健、精細化工、涂料、農藥、日化洗滌、照紙等各種工業領域。
最大流量 Max Flow rate:50m3/h
最大功率 Max power :22KW
最高溫度 Max temperature :-20℃到140℃
物料細化 Media refinement: ≤ 60 GRIT (≈ 300μm) ≤60目(約 300μm)
材質 Material: 304 /316L,1.431/1.4404,ASME BPE 316L ,1.4435 NB2 Fe≤0.5%
表面處理 Surface treatment:≤ Ra0.8μm,≤ Ra0.6μm,≤ Ra0.4μm
機封 Machine seal:單機封和雙機封
進/出口連接 Inlet/Outlet Connection: 螺紋、卡箍、法蘭、無菌法蘭
認證 Certification:3-A-36-01(N.O.3751); MD/06/42-EC (N.O.70521616101-00); FDA 177.2600; USP CLASS-II;EG/VO1935/2004;

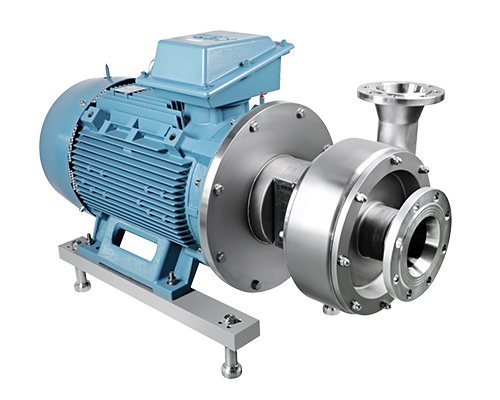

MLX系列是一款大流量的離心泵,采用開式葉輪設計,水力模型采用CED優化設計,在保證高效率水力性能的前提下,提高低粘度含顆粒物料的過流性能,降低對物料的剪切破壞,泵殼及過流部件均采用304/316L不銹鋼。主要應用于糖化發酵液、麥芽汁及食品飲料的果汁果醬等含有固體顆粒及低粘度弱腐蝕性物料的輸送,也可用于一般工業用水或飲用水處理。
流量 Flow:100m3-800 m3
溫度 Temperature : -20到140℃
功率 power :11kw- 90KW
材質 Material: 304 /316L,1.431/1.4404,ASME BPE 316L ,1.4435 NB2 Fe≤0.5%
表面處理 Surface treatment:≤ Ra0.8μm,≤ Ra0.6μm,≤ Ra0.4μm
機封 : 單機封 (見配置方案);
進/出口連接: 法蘭、無菌法蘭;
認證 Certified:3-A-02-11(N.O.1579); MD/06/42-EC (N.O.70521616101-00); FDA 177.2600; USP CLASS-II;EG/VO1935/2004;

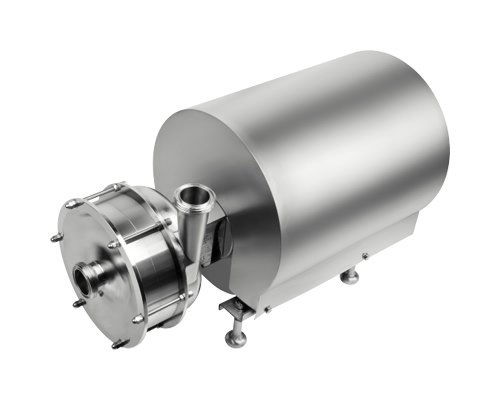

DLX系列離心泵是一款多臥式級開式葉輪的離心泵,它具有高潔凈、高效率、高揚程、且經濟實用的輸送泵。最高揚程可達180米(18bar),輸送介質柔和且衛生。主要應用于:生物制藥、食品飲料、釀酒、水處理、精細化工等各種工業領域。
最大流量??Max Flow:50m3/h????????????????
最高揚程 Max Head:180 H/M???????????
最高溫度 Max Temperature :-10℃140℃
材質 Material: 304 /316L,1.431/1.4404,ASME BPE 316L ,1.4435 NB2 Fe≤0.5%?????????????
表面處理 Surface treatment:≤ Ra0.8μm,≤ Ra0.6μm,≤ Ra0.4μm??
?機封 Machine seal:單機封、雙機封??Single seal,doubleseal
進/出口連接 ?Inlet/Outlet Connection: 螺紋、卡箍、法蘭、無菌法蘭
認證 Certified:3-A-02-11(N.O.1579); MD/06/42-EC (N.O.70521616101-00);??FDA 177.2600; USP CLASS-II;EG/VO1935/2004;

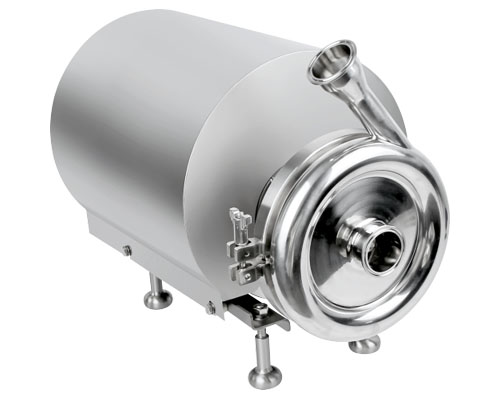

DJ-CLX 系列離心泵不僅優化了內部結構、葉輪設計、死角處理、機封壓力平衡設計且機封完全被處在沖洗區域。我們還對泵外部衛生也進行了優化,使其內部更加衛生、外部減少死角,由于沒有死角區域,它非常容易被CIP清洗、SIP殺菌等。另外我們對DJ-CLX 系列泵保持了最大的靈活性組合應用,如,泵出口角度可以從 0°-360°之間任意調整,泵蓋采用卡箍式連接,這樣對泵維護和保養及機封的更換,保持了高效,降低了人員高度專業性的要求,而完成這些無需特殊的工具。因而達到了高效、衛生、高可靠性及低成本的目的,使DJ-CLX 系列離心泵成為一款高性能的泵。
最大流量 Max Flow rate:140m3/h
揚程 Head:70 H/M
溫度 Temperature : -20℃到140℃
功率 Power :1.1KW-30KW
材質 Material: 304 /316L,1.4301/1.4404,ASME BPE 316L ,1.4435 BN2 Fe≤0.5%
表面處理 Surface treatment:≤ Ra0.8μm,≤ Ra0.6μm,≤ Ra0.4μm
機封 Mechanical seal :單機封、雙機封 Single mechanical seal , double mechanical seal ,
詳見配置單 See Configuration Table
進/出口連接 Inlet/Outlet Connection: 螺紋、卡箍、法蘭、無菌法蘭,
認證 :3-A-02-11(N.O.1579); MD/06/42-EC (N.O.70521616101-00); FDA 177.2600; USP CLASS-II;EG/VO1935/2004

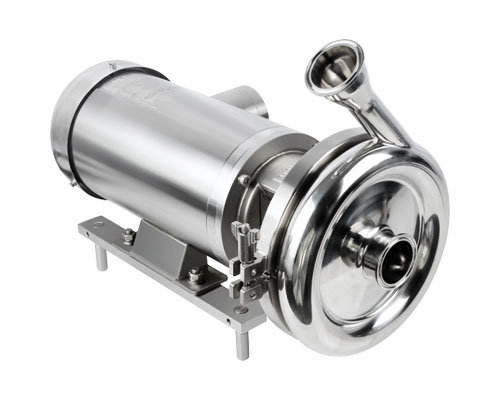

DJ-SCLX 系列是一款全不銹鋼設計的離心泵,包含電機也是不銹鋼,它不僅優化了內部結構、葉輪設計、死角處理、機封壓力平衡設計且機封完全被處在沖洗區域。我們還對泵外部衛生也進行了優化,使其內部絕對衛生、外部減少死角,由于沒有死角區域,它非常容易被CIP清洗、SIP殺菌等。
流量 Flow rate:1m3/h-120m3/h ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ?
揚程 Head:70 H/M ? ? ?? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ?
溫度 Temperature : -20℃到140℃ ?? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ?
功率 Power :0.37KW-22KW ? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ??? ?
材質 Material: 304 /316L,1.4301/1.4404,ASME BPE 316L ,1.4435 BN2 Fe≤0.5%?
表面處理 Surface treatment:≤ Ra0.8μm,≤ Ra0.6μm,≤ Ra0.4μm ??
機封 Mechanical seal:單機封、雙機封
進/出口連接 Inlet/Outlet Connection: 螺紋、卡箍、法蘭、無菌法蘭
認證 Certification:3-A-02-11(N.O.1579); MD/06/42-EC (N.O.70521616101-00); FDA 177.2600; USP CLASS-II;EG/VO1935/2004
