◎標準開關型(B型)通過開關電路實現閥門的開啟、關閉操作，同時輸出一組有源觸點信號，指示閥位處于全開或全閉狀態?！驘o源觸點型（S型）通過開關電路實現閥門的開啟、關閉操作，同時輸出一組無源觸點信號，指示閥位處于全開或全閉狀態?！驇恢眯盘栃停↘型）通過開關電路實現閥門開啟和關閉操作，同時輸出與閥門開閉角度相對應的電流信號?！蜷_度信號型（R型）通過開關電路控制閥門開啟角度，同時電位器輸出與閥門開度位置相對應的電阻信號?！蛑悄苷{(diào)節型（A型）通過接收計算機或工業儀表輸出的標準信號4-20mA.DC,0-10V.DC或1-5V.DC,實現調節和控制，并輸出4-20mA.DC的標準反饋信號。電源：DC 24V AC 110V 220V啟閉時間：10/S-100/S扭矩：6N.M到2000N.M防護：IP67等級防爆：EX DII BT4（選項）

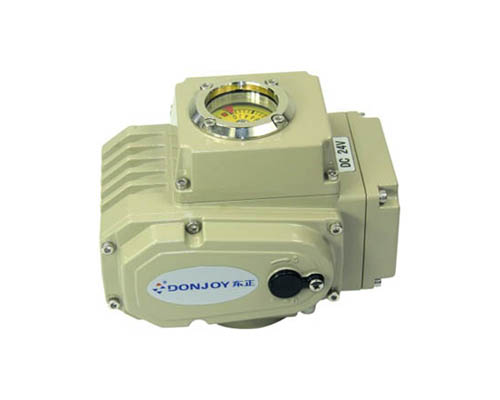

◎標準開關型(B型)
通過開關電路實現閥門的開啟、關閉操作，同時輸出一組有源觸點信號，指示閥位處于全開或全閉狀態。
◎無源觸點型（S型）
通過開關電路實現閥門的開啟、關閉操作，同時輸出一組無源觸點信號，指示閥位處于全開或全閉狀態。
◎帶位置信號型（K型）
通過開關電路實現閥門開啟和關閉操作，同時輸出與閥門開閉角度相對應的電流信號。
◎開度信號型（R型）
通過開關電路控制閥門開啟角度，同時電位器輸出與閥門開度位置相對應的電阻信號。
◎智能調節型（A型）
通過接收計算機或工業儀表輸出的標準信號4-20mA.DC,0-10V.DC或1-5V.DC,實現調節和控制，并輸出4-20mA.DC的標準反饋信號。
電源：DC 24V AC 110V 220V
啟閉時間：10/S-100/S
扭矩：6N.M到2000N.M
防護：IP67等級
防爆：EX DII BT4（選項）

臥式氣動執行器是一款輸出軸旋轉角行程的一款執行器，他可以安裝到各種旋轉啟閉閥門如蝶閥、球閥等
缸徑規格：20mm - 400mm
扭矩（N.M）：5.NM 到 2000 N.M
旋轉角度：90°（標準）180°（選型）120°(選型)
活塞結構：齒條（標準）撥叉（選型）
行程調整：活塞在兩端位置有±4°的可調范圍
氣源壓力：最大-8bar，最小-2Bar
標準溫度：-20℃～+80℃
低溫型：-40℃～+80℃
高溫型：-15℃～+150℃
材質：鋁合金 、不銹鋼
顏色：本色、白色、藍色、紅色，也可根據客戶要求進行配置
安裝標準：ISO 5211，適合室內或室外安裝

不銹鋼立式氣動執行器，主要應用在蝶閥，球閥等各種角行程閥門上。還可以配置各種自動控制功能，如閥門位置反饋器、閥門控制單元、過程控制器、閥門智能定位器等。尤其對環境要求較高車間如食品加工、飲料、果汁、啤酒、制藥等工業領域。
設計與特點
氣缸規格：Φ70，85，114，133，168
氣源壓力：4-7bar
工作溫度：-10℃-80℃
與閥門連接方芯：8*8, 9*9,10*10, 11*11, 14*14mm，也可定制尺寸
工作溫度：-10℃-80℃
輸出扭矩：
Φ70 單作用=22 N.M；雙作用：45 N.M；
Φ85 單作用=35 N.M；雙作用：60 N.M；
Φ114 單作用=80N.M；雙作用：110 N.M；
Φ133 單作用=143N.M；雙作用：180N.M；
Φ168 雙作用=248N.M
配置：閥門位置反饋器、閥門智能定位器、閥門智能控制單元、閥門位置傳感器
