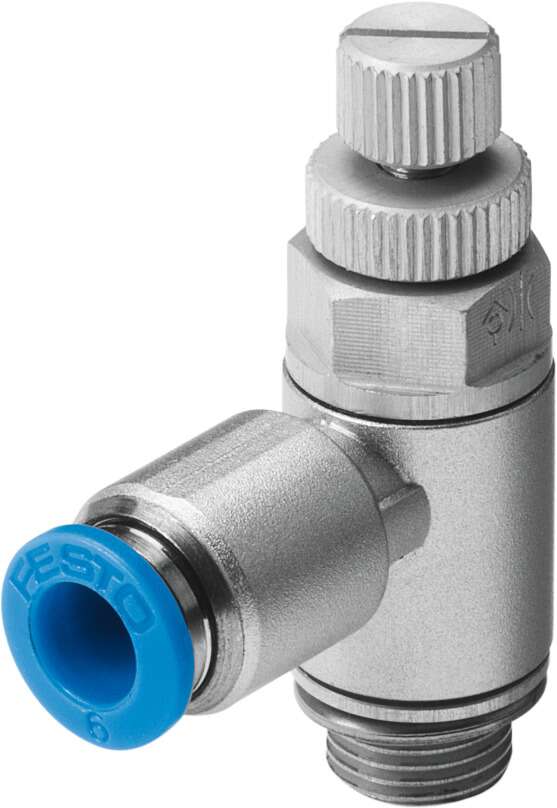

一、節流閥
(1)節流閥是通過改變節流截面或節流長度以控制流體流量的閥門。將節流閥和單向閥并聯則可組合成單向節流閥。節流閥和單向節流閥是簡易的流量控制閥,在定量泵液壓系統中,節流閥和溢流閥配合,可組成三種節流調速系統,即進油路節流調速系統、回油路節流調速系統和旁路節流調速系統。
(2)節流閥沒有流量負反饋功能,不能補償由負載變化所造成的速度不穩定,一般僅用于負載變化不大或?qū)λ俣确€(wěn)定性要求不高的場合。一種液壓壓力控制閥。在液壓設備中主要起定壓溢流作用和安全保護作用。
(3) 對節流閥的性能要求是:1、流量調節范圍大,流量壓差變化平滑;內泄漏量小,若有外泄漏油口,外泄漏量也要??;調節力矩小,動作靈敏。
二、溢流閥
(1)溢流閥定壓溢流作用:在定量泵節流調節系統中,液壓油泵提供的是恒定流量。當系統壓力增大時,會使流量需求減小。此時溢流閥開啟,使多余流量溢回油箱,保證溢流閥進口壓力,即泵出口壓力恒定(閥口常隨壓力波動開啟)。
(2)安全保護作用:系統正常工作時,閥門關閉。只有負載超過規定的極限(系統壓力超過調定壓力)時開啟溢流,進行過載保護,使系統壓力不再增加(通常使溢流閥的調定壓力比系統最高工作壓力高10%~20%)。
(3) 實際應用中一般有:作卸荷閥用,作遠程調壓閥,作高低壓多級控制閥,作順序閥,用于產生背壓(串在回油路上)。溢流閥一般有兩種結構:1、直動型溢流閥 。2、先導型溢流閥。
